JSP (Java Server Page)

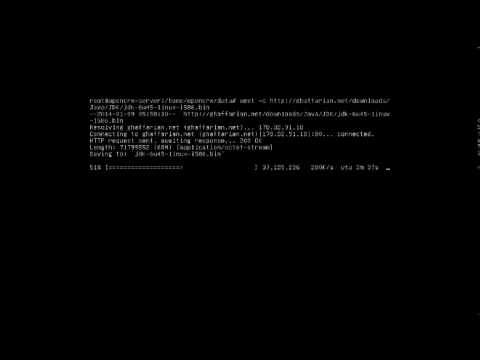

JSP adalah suatu teknologi web berbasis bahasa pemrograman Java dan berjalan di Platform Java, serta merupakan bagian teknologi J2EE (Java 2 Enterprise Edition). JSP sangat sesuai dan tangguh untuk menangani presentasi di web.  Sedangkan J2EE merupakan platform Java untuk pengembangan sistem aplikasi enterprise dengan dukungan API (Application Programming Inteface) yang lengkap dan portabilitas serta memberikan sarana untuk membuat suatu aplikasi yang memisahkan antara business logic(sistem), presentasi dan data. JSP merupakan bagian dari J2EE dan khususnya merupakan komponen web dari aplikasi J2EE secara keseluruhan. JSP juga memerlukan JVM (Java Virtual Machine) supaya dapat berjalan, yang berarti juga mengisyaratkan keharusan menginstal Java Virtual Machine diserver, dimana JSP akan dijalankan. Selain JVM, JSP juga memerlukan server yang disebut dengan Web Container. Teknologi JSP menyediakan cara yang lebih mudah dan cepat untuk membuat halaman-halaman web yang menampilkan isi secara dinamik.

JSP bersifat server-side, yang berarti bahwa proses pengerjaan script berlangsug di server, bukan di browser komputer klien. Saat browser memanggil berkas jsp, browser mengirim permintaan ke web server kemudian web server yang telah menjalankan mesin JSP akan mengeksekusi setiap skrip yang ada dan mengompilasinya menjadi servlet, setelah itu hasilnya baru kembali ke browser yang aktif pada komputer klien.

Teknologi JSP di desain untuk membuat lebih mudah dan cepat dalam membuat aplikasi berbasis web yang bekerja dengan berbagai macam web server, application server,browser dan development tool. Java Server Pages (JSP) adalah bahasa scripting untuk web programming yang bersifat server side seperti halnya PHP dan ASP. JSP dapat berupa gabungan antara baris HTML dan fungsi-fungsi dari JSP itu sendiri. Berbeda dengan Servlet yang harus dikompilasi oleh USER menjadi class sebelum dijalankan, JSP tidak perlu dikompilasi oleh USER tapi SERVER yang akan melakukan tugas tersebut. Makanya pada saat user membuat pertama kali atau melakukan modifikasi halaman dan mengeksekusinya pada web browser akan memakan sedikit waktu sebelum ditampilkan.

Daur Hidup JSP sebagai gambaran bagaimana JSP melalui masa hidupnya bisa dilihat pada gambar berikut:

JSP menggunakan Apache Tomcat sebagai salah satu web server yang mendukungnya agar bisa menjalankan file-file JSP yang berbasis Java, diperlukan web server yang mampu memproses Java, atau minimal JSP engine yang dapat terintegrasi dengan web server.

XML (eXtensible Markup Language)

XML (eXtensible Markup Language) merupakan bahasa web turunan dari SGML (Standart Generalized Markup Language) yang ada sebelumnya. XML hampir sama dengan HTML, dimana keduanya sama-sama turunan dari SGML.

Secara sederhana XML adalah suatu bahasa yang digunakan untuk mendeskripsikan dan memanipulasi dokumen secara terstruktur. Secara teknis XML didefinisikan sebagai suatu bahasa meta-markup yang menyediakan format tertentu untuk dokumen-dokumen yang mempunyai data terstruktur. Keuntungan XML

• Ekstensibilitas : dapat ditukar/digabung dengan dokumen XML lain
• Memungkinkan pemrograman yang lebih baik: maka dibuat suatu software pengolah XML.
• Memisahkan data dan presentasi. Yang akan direpresentasikan dalam XML dan XSLT.
• Pencarian data cepat karena XML merupakan data dalam format yang terstruktur.
• Plain Text dan platform independent
• Untuk pertukaran data

Dokumen XML dapat digunakan untuk berbagai macam tujuan, seperti:

• Sebagai penyimpan data (database) yang mudah dibaca oleh user karena disimpan dalam bentuk teks.
• Standard transfer data, dapat digunakan untuk pengiriman data transaksi antar perusahaan, atau mentransfer data dari DBMS yang berbeda (mis: Oracle ke SQL Server).
• Sebagai acuan membuat bahasa baru, seperti WML (Wireless Markup Language) yang digunakan pada  mobile device dengan protokol WAP, atau VoiceXML yang digunakan sebagai bahasa markup untuk pengenalan suara, dialog, aplikasi interaksi respon suara maupun DTMF (seperti aplikasi pengisian pulsa  atau call center), dan sebagainya.
• Sebagai file konfigurasi, di Java dokumen-dokumen XML sering kita jumpai seperti file server.xml dan web.xml yang digunakan Tomcat, atau perintah-perintah query yang disimpan dalam file XML yang dipakai pada framework..

UML (Unified Modeling Languange )

    UML (Unified Modeling Languange) adalah metode pemodelana secara visual sebagai sarana untuk merancang dan atau membuat software berorientasi obejek. Karena UML ini merupakan bagasa visual untuk pemodelan ahasa beorientasi objek, maka semua elemen dan diagram berbasis pada paradigm berbasiskan pad aparadigma obect oriented.

Unified Modeling Language(UML) digunakan untuk melakukan pemodelan sistem/perangkat lunak dengan menggunakan tools yang ada. Dengan pemodelan menggunakan UML, rekayasa dan pengembangan perangkat dapat dilakukan dengan fokus pengembangan dan desain perangkat lunak terhadap:

• Tinjauan umum bagaimana arsitektur sistem secara keseluruhan
•  Penelaah bagaimana objek-objek dalam sistem saling mengirimkan pesan (message) dan saling bekerjasama satu sama lain
• Menguji apakah sistem/perangkat lunak sudah berfungsi seperti yang seharusnya
• Dokumentasi sistem/perangkat lunak untuk keperluan-keperluan tertentu di masa yang akan datang

Bagian-bagian UML

Bagian-bagian utama dari UML adalah view, diagram, model element, dan general mechanism.

a. View

View digunakan untuk melihat sistem yang dimodelkan dari beberapa aspek yang berbeda. View bukan melihat grafik, tapi merupakan suatu abstraksi yang berisi sejumlah diagram.

Beberapa jenis view dalam UML antara lain: use case view, logical view, component view, concurrency view,dan deployment view.

b. Use case view

Mendeskripsikan fungsionalitas sistem yang seharusnya dilakukan sesuai yang diinginkan external actors. Actor yang berinteraksi dengan sistem dapat berupa user atau sistem lainnya.

View ini digambarkan dalam use case diagramsdan kadang-kadang dengan activity diagrams. Viewini digunakan terutama untuk pelanggan, perancang (designer), pengembang (developer), dan penguji sistem (tester).

c. Logical view

Mendeskripsikan bagaimana fungsionalitas dari sistem, struktur statis (class, object,danrelationship ) dan kolaborasi dinamis yang terjadi ketika object mengirim pesan ke object lain dalam suatu fungsi tertentu.

View ini digambarkan dalam class diagrams untuk struktur statis dan dalam state, sequence, collaboration, dan activity diagram untuk model dinamisnya. View ini digunakan untuk perancang (designer) dan pengembang (developer).

d. Component view

Mendeskripsikan implementasi dan ketergantungan modul. Komponen yang merupakan tipe lainnya dari code module diperlihatkan dengan struktur dan ketergantungannya juga alokasi sumber daya komponen dan informasi administrative lainnya. View ini digambarkan dalam component view dan digunakan untuk pengembang (developer).

e. Concurrency view

Membagi sistem ke dalam proses dan prosesor.View ini digambarkan dalam diagram dinamis (state, sequence, collaboration, dan activity diagrams) dan diagram implementasi (component dan deployment diagrams) serta digunakan untuk pengembang (developer), pengintegrasi (integrator), dan penguji (tester).

f. Deployment view

Mendeskripsikan fisik dari sistem seperti komputer dan perangkat (nodes) dan bagaimana hubungannya dengan lainnya.

View ini digambarkan dalam deployment diagramsdan digunakan untuk pengembang (developer), pengintegrasi (integrator), dan penguji (tester).

g. Diagram

Diagram berbentuk grafik yang menunjukkan simbol elemen model yang disusun untuk mengilustrasikan bagian atau aspek tertentu dari sistem. Sebuah diagram merupakan bagian dari suatu view tertentu dan ketika digambarkan biasanya dialokasikan untuk view tertentu. Adapun jenis diagram antara lain :

1. Use Case Diagram

Use case adalah abstraksi dari interaksi antara system dan actor. Use case bekerja dengan cara mendeskripsikan tipe interaksi antara user sebuah system dengan sistemnya sendiri melalui sebuah cerita bagaimana sebuah system dipakai. Use casemerupakan konstruksi untuk mendeskripsikan bagaimana system akan terlihat di mata user. Sedangkan use case diagram memfasilitasi komunikasi diantara analis dan pengguna serta antara analis dan client.

2. Class Diagram

Class adalah dekripsi kelompok obyek-obyek dengan property, perilaku (operasi) dan relasi yang sama. Sehingga dengan adanya class diagram dapat memberikan pandangan global atas sebuah system. Hal tersebut tercermin dari class- class yang ada dan relasinya satu dengan yang lainnya. Sebuah sistem biasanya mempunyai beberapa class diagram. Class diagram sangat membantu dalam visualisasi struktur kelas dari suatu system.

3. Component Diagram

Component software merupakan bagian fisik dari sebuah system, karena menetap di komputer tidak berada di benak para analis. Komponent merupakan implementasi software dari sebuah atau lebih class. Komponent dapat berupa source code, komponent biner, atau executable component. Sebuah komponent berisi informasi tentang logic class atau class yang diimplementasikan sehingga membuat pemetaan dari logical view ke component view.Sehingga component diagram merepresentasikan dunia riil yaitu component software yang mengandung component, interface dan relationship.

4. Deployment Diagram

Menggambarkan tata letak sebuah system secara fisik, menampakkan bagian-bagian software yang berjalan pada bagian-bagian hardware, menunjukkan hubungan komputer dengan perangkat (nodes) satu sama lain dan jenis hubungannya. Di dalam nodes,executeable component dan object yang dialokasikan untuk memperlihatkan unit perangkat lunak yang dieksekusi oleh node tertentu dan ketergantungan komponen.

5. State Diagram

Menggambarkan semua state (kondisi) yang dimiliki oleh suatu object dari suatu class dan keadaan yang menyebabkan state berubah. Kejadian dapat berupa object lain yang mengirim pesan. State class tidak digambarkan untuk semua class, hanya yang mempunyai sejumlah state yang terdefinisi dengan baik dan kondisi class berubah oleh stateyang berbeda.

6. Sequence Diagram

Sequence Diagram digunakan untuk menggambarkan perilaku pada sebuah scenario. Kegunaannya untuk menunjukkan rangkaian pesan yang dikirim antara object juga interaksi antaraobject, sesuatu yang terjadi pada titik tertentu dalam eksekusi sistem.

7. Collaboration Diagram

Menggambarkan kolaborasi dinamis sepertisequence diagrams. Dalam menunjukkan pertukaran pesan, collaboration diagrams menggambarkan objectdan hubungannya (mengacu ke konteks). Jika penekannya pada waktu atau urutan gunakansequencediagrams, tapi jika penekanannya pada konteks gunakan collaboration diagram.

8. Activity Diagram

Menggambarkan rangkaian aliran dari aktivitas, digunakan untuk mendeskripsikan aktifitas yang dibentuk dalam suatu operasi sehingga dapat juga digunakan untuk aktifitas lainnya seperti use caseatau interaksi.

Tujuan Penggunaan UML

• Memberikan bahasa pemodelan yang bebas dari berbagai bahas pemrograman dan proses rekayasa.
• Menyatukan praktek-praktek terbaik yang terdapat dalam pemodelan.
• Memberikan model yang siap pakai, bahsa pemodelan visual yang ekspresif untuk mengembangkan dan saling menukar model dengan mudah dan dimengerti secara umum.
• UML bisa juga berfungsi sebagai sebuah (blue print) cetak biru karena sangat lengkap dan detail. Dengan cetak biru ini maka akan bias diketahui informasi secara detail tentang coding program atau bahkan membaca program dan menginterpretasikan kembali ke dalam bentuk diagram (reserve enginering).

Daftar Pustaka :

http://fadhlyashary.blogspot.com/2012/06/pengertian-uml-unified-modeling.html

http://tugasmisoftskil.blogspot.com/2011/12/pengertian-xml-dan-perbedaannya-dengan_28.html
